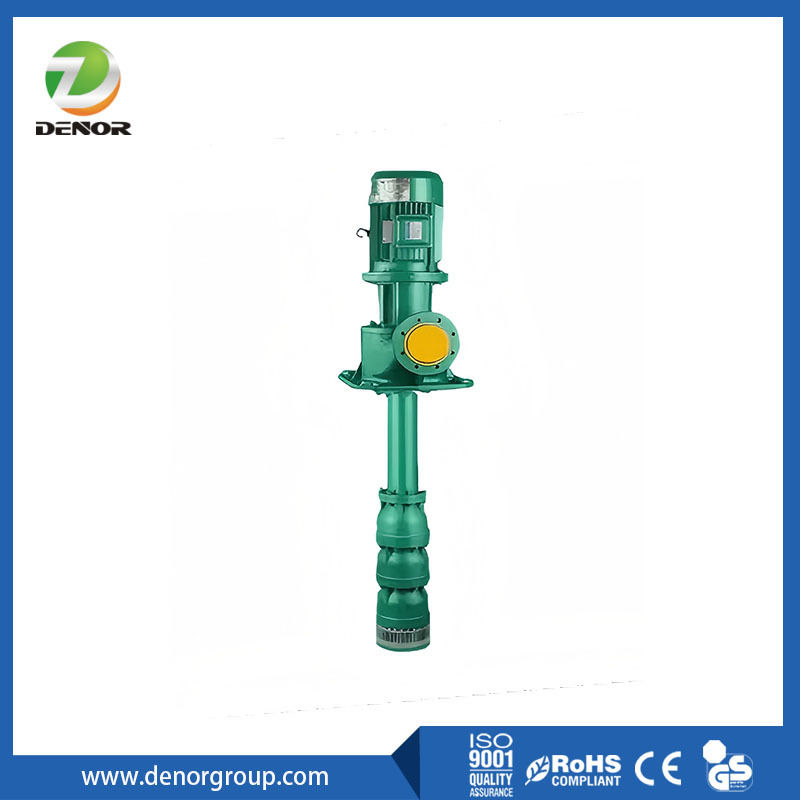

একটি উল্লম্ব মাল্টিস্টেজ লাইন-শ্যাফ্ট টার্বাইন পাম্প হল একটি সেন্ট্রিফিউগাল পাম্প যা গভীর ভূগর্ভস্থ উৎস (যেমন কূপ বা বোরহোল) বা গভীর স্থান থেকে তরল সরানোর জন্য ডিজাইন করা হয়েছে।
বৈশিষ্ট্য
উল্লম্ব: উল্লম্বভাবে স্থাপন করা হয়, যা মাটির উপরে একটি ছোট স্থান নেয়।
মাল্টিস্টেজ: সিরিজে স্ট্যাক করা একাধিক ইম্পেলার এবং ডিফিউজার (বাটি) স্তর রয়েছে। প্রতিটি স্তর তরলের চাপ বাড়ায়, যা পাম্পটিকে বিশাল গভীরতা থেকে খুব উচ্চ হেড (চাপ) অর্জন করতে দেয়।
লাইন-শ্যাফ্ট: একটি মোটর থেকে শক্তি সরবরাহ করা হয় যা মাটির উপরে অবস্থিত এবং একটি লম্বা, উল্লম্ব ঘূর্ণায়মান শ্যাফ্টের (the "লাইন শ্যাফ্ট") মাধ্যমে নিমজ্জিত পাম্প বাটিগুলিতে যায়।
টার্বাইন পাম্প: পাম্প বিভাগের অপারেটিং নীতিকে বোঝায়, যেখানে ইম্পেলার (বিপরীত টারবাইনের মতো) এবং স্থির ডিফিউজারগুলি দক্ষতার সাথে বেগ থেকে চাপে রূপান্তরিত করে।
এই ডিজাইনটি একটি সাবমার্সিবল পাম্পের সাথে বৈপরীত্যপূর্ণ, যেখানে মোটরটিও নিমজ্জিত থাকে এবং সরাসরি পাম্পের ইনটেকের সাথে সংযুক্ত থাকে।
এটি কিভাবে কাজ করে
উপরের-মাটির মোটর লাইন শ্যাফ্ট ঘোরায়। শ্যাফ্ট স্থির বাটির মধ্যে ইম্পেলারগুলির স্তূপকে ঘোরায়। তরল ইনটেক বেল এর মাধ্যমে ভিতরে প্রবেশ করে এবং প্রথম ইম্পেলারে প্রবেশ করে। প্রতিটি পরবর্তী স্তর তরলের চাপ আরও বাড়িয়ে তোলে। উচ্চ-চাপের তরলটি কলাম পাইপের মাধ্যমে উপরের দিকে চালিত হয়, ডিসচার্জ হেড দিয়ে বের হয় এবং সিস্টেমের পাইপলাইনে প্রবেশ করে।
সুবিধা
গভীর সেটিংসে উচ্চ দক্ষতা: উচ্চ-হেড, উচ্চ-প্রবাহ অ্যাপ্লিকেশনগুলির জন্য অপ্টিমাইজ করা হয়েছে, বিশেষ করে গভীর কূপ বা স্থান থেকে।
রক্ষণাবেক্ষণ ও পরিষেবা সহজ: মোটর এবং ডিসচার্জ হেড সহজেই মাটির উপরে অ্যাক্সেসযোগ্য। উৎস খনন না করেই পরিদর্শন বা মেরামতের জন্য পাম্প বাটি অ্যাসেম্বলি বের করা যেতে পারে।
শ্রেষ্ঠ NPSH বৈশিষ্ট্য: যেহেতু প্রথম ইম্পেলার নিমজ্জিত থাকে, তাই পাম্পের একটি ইতিবাচক সাকশন হেড থাকে, যা অনুভূমিক সেন্ট্রিফিউগাল পাম্পের সাধারণ সাকশন লিফট সমস্যা এবং ক্যাভিটেশন ঝুঁকি দূর করে।
শক্তিশালী এবং নির্ভরযোগ্য: শিল্প ও পৌরসভা অ্যাপ্লিকেশনগুলিতে একটানা ব্যবহারের জন্য ডিজাইন করা হয়েছে।
ছোট স্থান: উল্লম্ব ডিজাইনের জন্য মাটির উপরে ন্যূনতম জায়গার প্রয়োজন।
অ্যাপ্লিকেশন
এই ধরনের পাম্প গভীরতা থেকে বৃহৎ পরিমাণে তরল নির্ভরযোগ্যভাবে উত্তোলন বা তোলার জন্য প্রয়োজনীয় শিল্পগুলিতে একটি গুরুত্বপূর্ণ উপাদান:
গভীর কূপ জল সরবরাহ: পৌর জল কূপ, শিল্প প্রক্রিয়া জল নিষ্কাশন।
সেচ: গভীর জলস্তর থেকে বৃহৎ আকারের কৃষি সেচ।
সঞ্চালন ও স্থানান্তর: বিদ্যুৎ কেন্দ্র, শোধনাগার এবং রাসায়নিক প্রক্রিয়াকরণ সুবিধাগুলিতে শীতল জল সঞ্চালন।
অগ্নিনির্বাপণ: উচ্চ চাপ প্রয়োজন এমন সিস্টেমে নির্ভরযোগ্য ফায়ারওয়াটার পাম্প হিসাবে ব্যবহৃত হয়।
জল নিষ্কাশন: খনি জল নিষ্কাশন, গভীর নির্মাণ সাইটের স্থান এবং বন্যা নিয়ন্ত্রণ।
সংক্ষেপে, উল্লম্ব মাল্টিস্টেজ লাইন-শ্যাফ্ট টার্বাইন পাম্প হল ভারী-শুল্ক, উচ্চ-হেড পাম্পিং অ্যাপ্লিকেশনগুলির সমাধান যেখানে নির্ভরযোগ্যতা, পরিষেবাযোগ্যতা এবং কর্মক্ষমতা অত্যন্ত গুরুত্বপূর্ণ।
সংক্ষেপে, উল্লম্ব মাল্টিস্টেজ লাইন-শ্যাফ্ট টার্বাইন পাম্প হল ভারী-শুল্ক, উচ্চ-হেড পাম্পিং অ্যাপ্লিকেশনগুলির সমাধান যেখানে নির্ভরযোগ্যতা, পরিষেবাযোগ্যতা এবং কর্মক্ষমতা অত্যন্ত গুরুত্বপূর্ণ।
